Commet Antennen: Besonderheiten der Funktechnik

Egal ob Fernsehen, Radio, Mobilfunk oder Computernetzwerk, Funktechnik ist heute ein unverzichtbarer Begleiter unseres Lebens. Die drahtlose Übertragung von Sprache und Daten begleitet uns in vielen Bereichen.

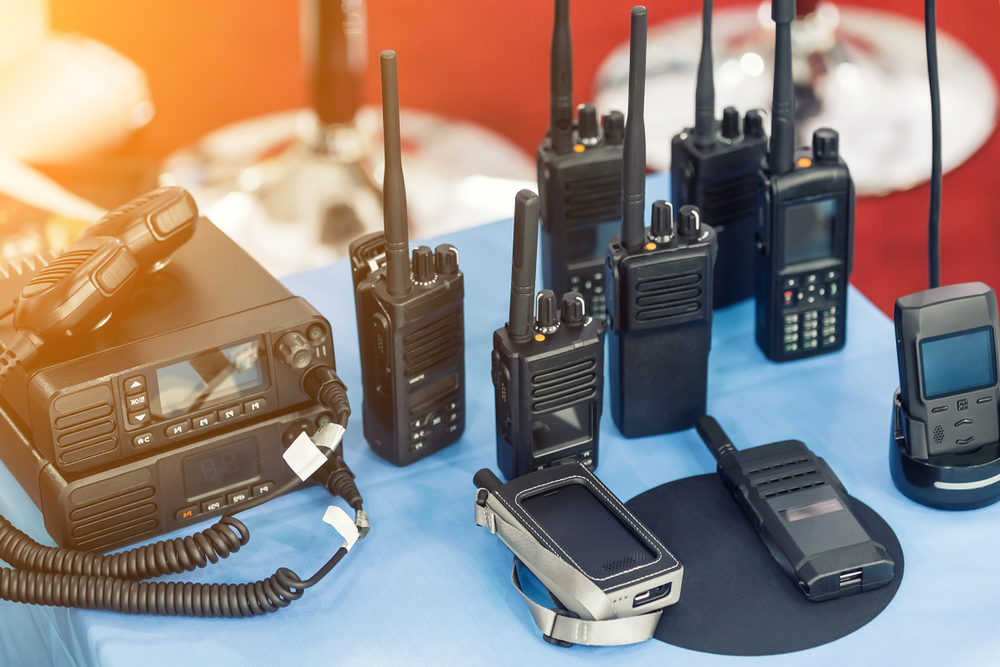

Commet Antennen

Gorlov-Studio/shutterstock.com

Commet Antennen: Was ist Funktechnik?

Funktechnologie ermöglicht uns die Kommunikation über große Entfernungen ohne Kabel oder Drähte. Die Signale werden dabei mit Hilfe modulierter elektromagnetischer Wellen im Radiofrequenzbereich übertragen. Jede technische Einrichtung, die elektromagnetische Wellen zur Daten- oder Kommunikationsübertragung nutzt, wird als Funktechnologie bezeichnet. Elektromagnetische Strahlung umfasst Licht sowie Radiowellen und beide haben viele Eigenschaften gemeinsam. Beide breiten sich mit einer Geschwindigkeit von ca. 300.000.000 Metern pro Sekunde in ungefähr geraden Linien durch den Raum aus und haben Amplituden, die sich zyklisch mit der Zeit ändern.

Die Häufigkeit, mit der der Zyklus in einer Sekunde wiederholt wird, wird als Frequenz bezeichnet. Zum Gedenken an den deutschen Pionier Heinrich Hertz, der einige der frühen Funkexperimente durchgeführt hat, wird der Zyklus pro Sekunde jetzt als Hertz bezeichnet, sodass eine Frequenz von einem Zyklus pro Sekunde als ein Hertz (abgekürzt als Hz) geschrieben wird. Eine Funkwelle, die sich im Weltraum ausbreitet, hat zu jedem Zeitpunkt eine Amplitudenänderung entlang ihrer Bewegungsrichtung, die der ihrer zeitlichen Änderung ähnlich ist, vergleichbar mit einer Welle, die sich auf einem Gewässer fortbewegt. Die Entfernung von einem Wellenberg zum nächsten wird als Wellenlänge bezeichnet.

In der Funktechnik wird eine Trägerfrequenz, sprich eine elektromagnetische Welle, mittels Modulation gezielt verändert und dabei die Information in Form einer anderen Frequenz quasi im Huckepackverfahren aufgesetzt. Dabei wird die Frequenz, die Amplitude oder die Phase des Trägersignals durch das Informationssignal verändert. Die so modulierte Welle wird mittels einer Antenne abgestrahlt und auf der Empfängerseite durch eine weitere Antenne empfangen. Durch Demodulation wird die ursprüngliche Nachricht hörbar oder sichtbar gemacht und kann weiterverarbeitet werden. Die Reichweite des Funksignals ist dabei abhängig von der Wellenlänge einer Frequenz sowie der Signalstärke.

Was ist eine Antenne?

Eine Antenne ist eine Sende- und Empfangsvorrichtung für elektromagnetische Wellen. Sie empfangt diese und strahlen sie ab. Im Prinzip ist jeder Draht eine Antenne oder kann als solche dienen. Als Schnittstelle zwischen dem Sender bzw. Empfänger und dem freien Raum (Ausbreitungsmedium) ist die Antenne der wichtigste Bestandteil einer Funkverbindung. Sie erfüllt die Aufgabe, das Hochfrequenzsignal als elektromagnetische Welle in die Umgebung aus- bzw. einzukoppeln. Grundsätzlich kann man folgende Antennenformen unterscheiden:

  • Rundumstrahl-Antennen strahlen die elektromagnetischen Wellen gleichmäßig nach allen Richtungen ab.
  • Richtantennen bündeln die Energie und strahlen die elektromagnetischen Wellen in eine bestimmte Richtung ab und müssen genau auf die Gegenstelle ausgerichtet werden.
  • Sektorenantennen sind Richtantennen mit einem größeren Öffnungswinkel.

Commet Antennen: Informationen zum Hersteller

Der japanische Hersteller bietet professionelles Equipment für gehobene Ansprüche und ist einer der großen Anbieter von Amateurfunkantennen und Zubehör. Die Antennen sind qualitativ hochwertig und leistungsfähig. Hier eine Auswahl der Top-Produkte.

Mobile Dualband

Die meisten Commet-Mobilfunkantennen mit einer Länge von über 29 Zoll (73,66 cm) haben ein manuell umklappbares Scharnier, das im Basisabschnitt der Antenne eingebaut ist. Das Scharnier ist in der Fassung um 360 Grad drehbar, so dass es in die gewünschte Richtung geklappt werden kann. Umklappbare Scharniere haben oft das Problem einer schwachen Feder. Größere Commet-Antennen haben daher einen Gewindekragen um das Scharnier, damit dieses nicht frei liegt und sich die Antenne bei Autobahngeschwindigkeit nicht aus der Buchse hebt.

Eine der beliebtesten Antennen aus der Commet-Reihe ist die SBB-5 / SBB-5NMO, eine Dualband 2M/440MHz Mobilfunkantenne. Diese 38 Zoll (96,52 cm) Mittelklasse-Antenne liegt auch preislich im Mittelfeld und absorbiert dank flexibler, offener Antennenspule Berührungen durch Zweige und dergleichen. Besonders robust ist die SS-680SB / SS-680SBNMO, eine Dualband 2M/440MHz Antenne mit einer Länge von 27 Zoll (68,58 cm), mit einer speziell entwickelten Federbasis zum Absorbieren von Schlägen durch Zweige und Äste, ungewollten Berührungen mit Garagentoren oder Kollisionen mit herumfliegenden Trümmern. Keine Antenne ist unzerstörbar, aber die Feder verhindert in den meisten Fällen ein Brechen.

Dualband HT

Diese Antennen gibt es entweder als super flexible Leichtgewichte, gefertigt aus demselben Material wie unzerbrechliche Brillenfassungen. Die Standard-Antenne für jeden HT mit BNC-Anschluss, um dessen Reichweite und Signalstärke zu erhöhen, ist die BNC-24, eine 2M/70cm HT-Antenne mit einer maximalen Leistung von 20 Watt und einer Länge von 70 Zoll (177,8 cm). Alternativ bietet Commet HT-Antennen auch in kompaktem Design an, die CH-32 Dualband 2M/70cm HT-Antenne verbindet bei einer Länge von 1,75 Zoll platzsparendes Design und top Leistung.

Im Portfolio von Commet finden sich auch Dualband Magnetfußantennen für den Amateurfunk. Bei diesen Modellen ist der Strahler vom Magnetfuß abnehmbar und die Antenne kann auch als Scanner Empfangsantenne zum Einsatz kommen. Beliebt sind auch Handheld Scanner Antennen mit ausklappbarer Länge. Sie sind wahlweise mit BNC- oder SMA-Stecker erhältlich und das optimale Frequenz-Tuning ist ein zusätzliches Plus. Die transportablen HF-Antennen sind kompakt, leicht und einfach zu montieren, entweder in horizontaler V-Form oder als bodenebene Konfiguration. Jedes Antennenband wird dabei unabhängig eingestellt.

Die Ingenieure von Commet haben diese Antenne speziell für diejenigen entwickelt, die einen Multiband-Dipol wünschen, der bei Bedarf gedreht werden kann, aber nicht viel Platz für die Installation zur Verfügung haben.

Im Bereich der Basis-Antennen ist die GP-1, eine Dualband 2M/440MHz Basisantenne, die kleinste von Commet produzierte Antenne ihrer Art. Ihre Länge beträgt ca. 126 Zentimeter, die maximale Leistung 200 Watt SSB / 100 Watt FM. Gefertigt aus Hochleistungsglasfaser, ist diese Antenne perfekt für Installationen im Freien oder auf dem Dachboden. Das Montagerohr dient dabei als Abdeckung, um die Antennen- / Koaxialverbindung vor Witterungseinflüssen zu schützen. Die Antenne wird mit einem einzigartigen „Split-Thread“ -Verriegelungsbolzen am Halterohr befestigt. Die Gewinde werden beim Einbau zusammengedrückt, um ein Herausdrehen des Bolzens zu verhindern.
